Conector BNC UHD 12G Belden 4855BHD3 4K

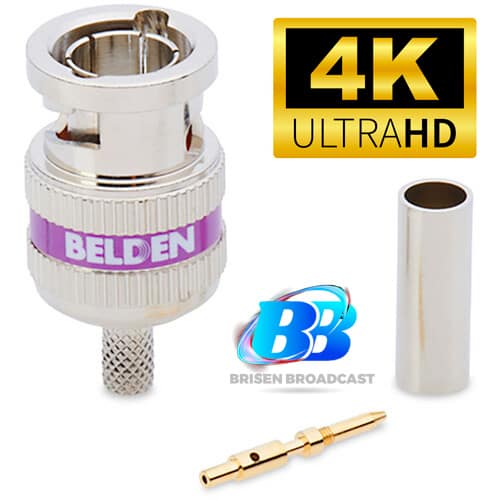

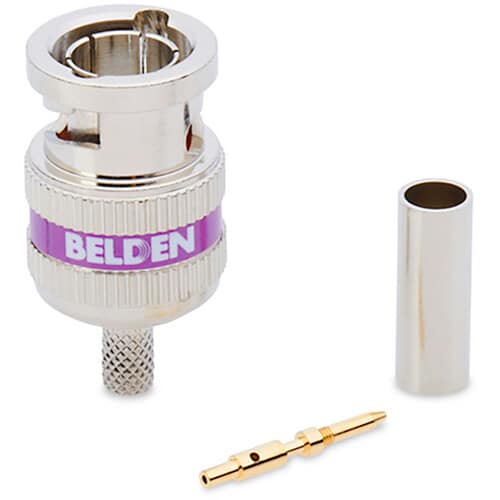

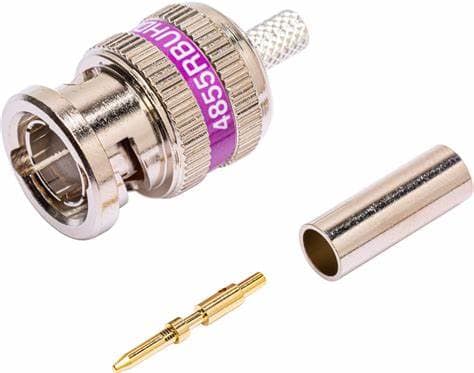

  • Conector, pino central e anel de compressão
  • Para uso interno com cabos Belden 4855R
  • Adequado para HD/UHD, 12G, 6G, 3G, 1080p
  • Ferramenta de crimpagem compatível: BB3PHCT
Add to WishlistRemove from Wishlist
Add to Wishlist
Categorias: , Tags: , , , , Marca: Product ID: 59508

Descrição

Visão geral do Belden 4855RBUHD3

Este conector de crimpagem BNC Mini RG59 de 3 peças de 12 GHz  é compatível com cabos mini coaxiais Belden 4855R . Ele inclui um conector, pino central e anel de compressão destinados à instalação usando uma ferramenta de crimpagem.

O conector é adequado para uso com sinais incluindo HD-SDI, UHD, SMPTE 2082-1 ​​12 Gb/s UHDTV, SMPTE 2081-1 6 Gb/s UHDTV e SMPTE 424M 3 Gb/s HD-SDI 1080p. A ferramenta de crimpagem Belden compatível é a BB3PHCT.

Implantação rápida
Excelente resistência de retenção
O anel de compressão interno de 360° elimina a entrada e saída da parte traseira do conector.
Excelente desempenho de perda de retorno
  • 5 a 1485 MHz: 15 dB
  • 1485 a 3000 MHz: 10 dB
  • 3000 a 6000 MHz: 7 dB
  • 6000 a 12.000 MHz: 4 dB













Informação adicional

Especificações

Tipo
Mini RG59 Coax
Conector
BNC Masculino
Materiais
Porca: Latão, Niquelado
Corpo: Latão, Niquelado
Contato: Latão, Niquelado
Isolador: PTFE
Impedância
75 Ohms
Perda de Retorno
5-1485 MHz: 15 dB
1485-3000 MHz: 10 dB
3000-6000 MHz: 7 dB
6000-12.000 MHz: 4 dB
Faixa de cor
Violeta
Limites do condutor central do cabo
Diâmetro: 0,0208 a 0,0244" / 0,53 a 0,62 mm
Limites dielétricos do cabo
Diâmetro: 0,0964 a 0,1019" / 2,45 a 2,6 mm
Limites do revestimento externo do cabo
Diâmetro: 0,1574 a 0,1692" / 4 a 4,3 mm
Ambiente
Interior
Diretivas da UE
2000/53/CE (ELV), 2011/65/UE (RoHS 2), 2012/19/UE (REEE), 2015/863/UE (Emenda RoHS 2)
Conformidade com a Diretiva da UE
2003/11/CE (BFR)
Pleno
Não
Informações da embalagem
Peso da embalagem
1,6 libras
Dimensões da caixa (CxLxA)
10,6 x 5,8 x 1,7"
