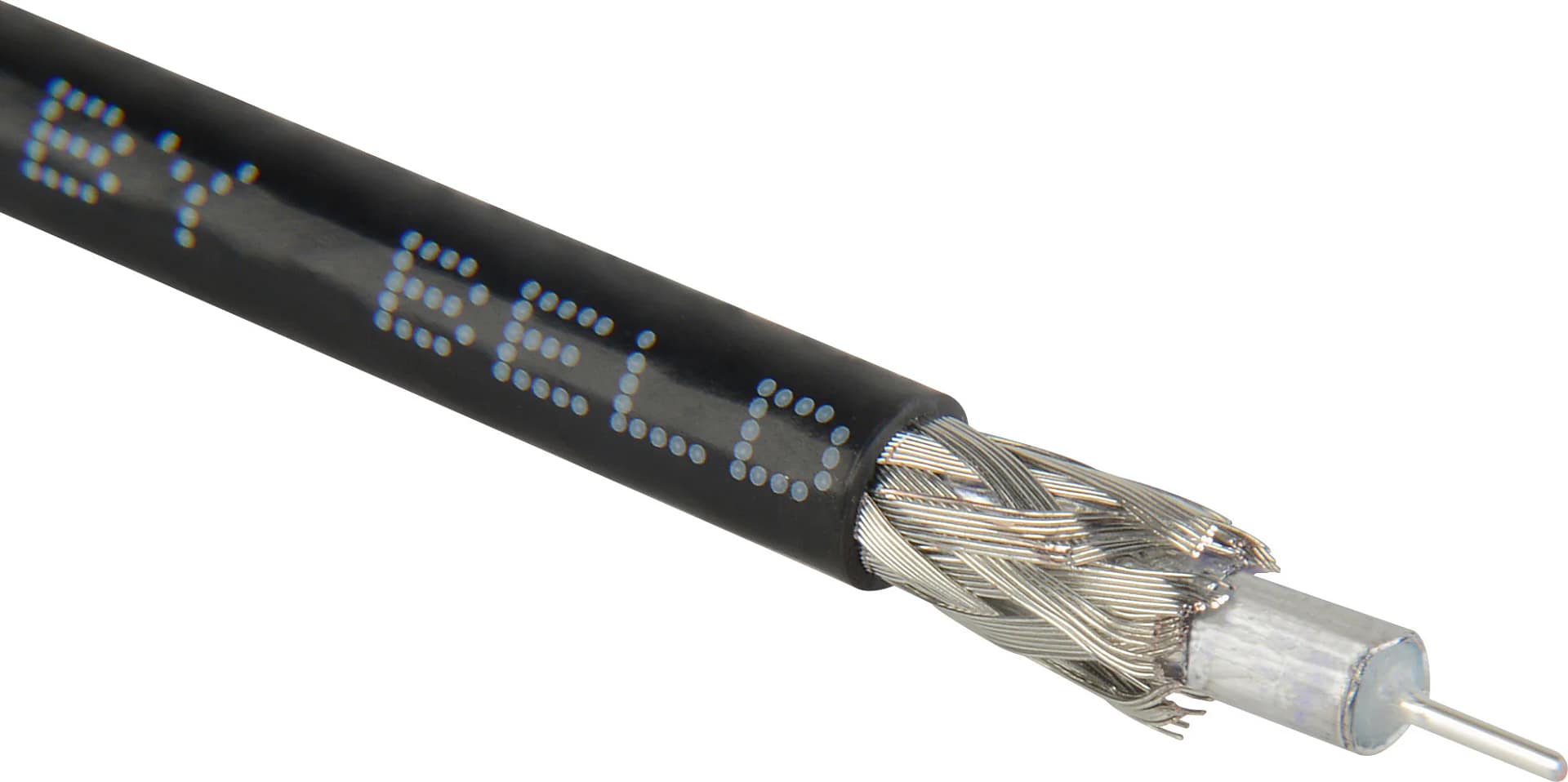

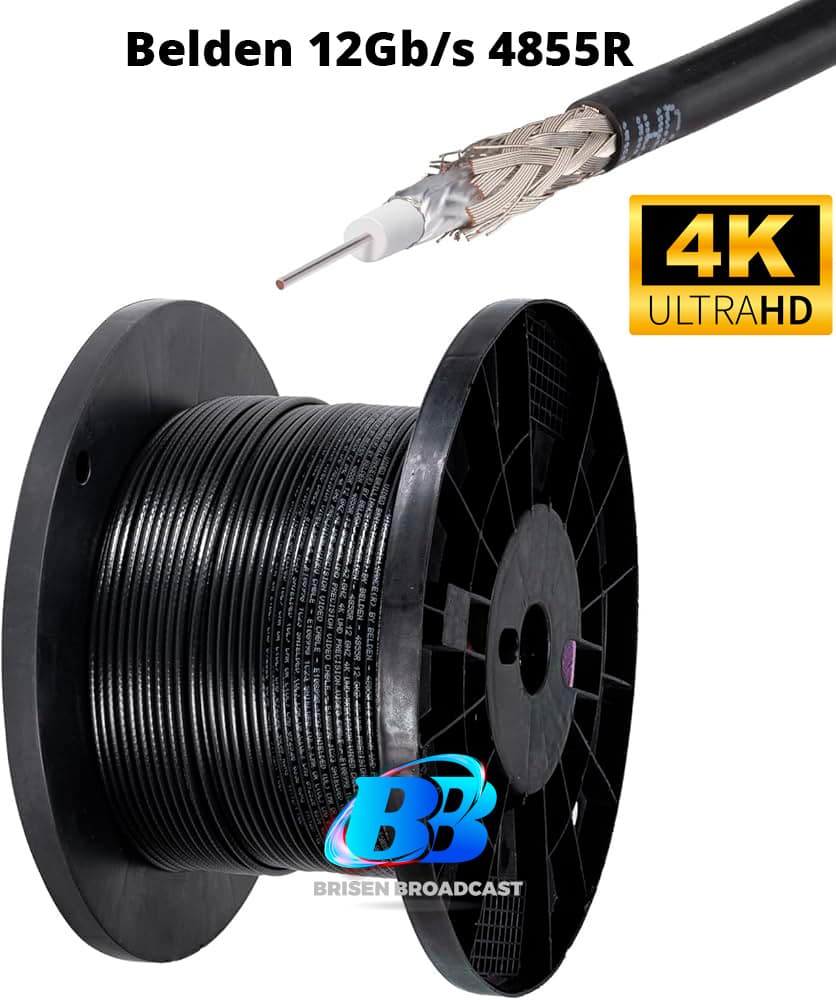

4K UHD SDI para 12G-SDI, BELDEN 4855R, 75 Ohm, Mini RG-59, 23 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMR

Cabo de vídeo de precisão 12 GHz, 4K UHD, Mini RG-59, condutor de cobre sólido banhado a prata de 0,023″ e 75 Ohm 23 AWG, isolamento de polietileno de alta densidade espumado com injeção de gás, Duofoil® ligado ao núcleo + blindagem de trança de cobre estanhado (95% de cobertura), revestimento de PVC

• • Características:

    • Instalação mais rápida: usar a solução de link único da Belden economiza tempo e é significativamente mais leve do que as configurações de link duplo ou quádruplo
    • Design otimizado: nos cabos coaxiais Belden 4K UHD para 12G-SDI, a folha interna é colada ao núcleo para eliminar o agrupamento ao instalar conectores de 1 peça. A folha externa é colada ao revestimento para um processo de decapagem mais rápido e em uma etapa
    • Desempenho superior: o cabo coaxial 4K UHD para 12G-SDI tem desempenho superior e foi projetado para otimizar a distância de transmissão. Os cabos excedem as especificações de perda de retorno (RL) SMPTE para UHDTV.
    • Suporta 12 GHz: Os cabos coaxiais Belden 4K UHD para 12G-SDI são capazes de suportar largura de banda de 12 GHz e permitem uma configuração de link único para transmitir 4K

  • Especificações:

    • Características mecânicas
    • Faixa de temperatura operacional: -30°C a +75°C
    • Peso do cabo a granel: 17 lbs/1000 pés.
    • Tensão de tração máxima recomendada: 40 lbs.
    • Raio de curvatura mínimo/eixo menor: 1,600 pol.
    • Características elétricas
    • Impedância característica nominal (Ohm): 75
    • Indutância nominal (µH/pé): .107
    • Capacitância nominal do condutor para blindagem (pF/pés): 16,3
    • Velocidade nominal de propagação (%): 82
    • Atraso nominal (ns/pés): 1.240
    • Resistência nominal do condutor DC DCR a 20°C (Ohm/1000 pés): 19.700
    • Resistência nominal de blindagem externa DC DCR a 20°C (Ohm/1000 pés): 3.900
    • Tensão Máx. de Operação – UL: 300 V RMS
    • Perda de Retorno Mínima-
    • Frequência inicial (MHz): 5.000 / 1600.000 / 4500.000
    • Frequência de parada (MHz): 1600.000 / 4500.000 / 12000.000
    • RL mínimo (dB): 23.000 / 21.000 / 15.000

    • Características mecânicas
    • Temperatura: Temperatura UL: 60°C / Temperatura de operação: -30°C a +75°C
    • Raio de curvatura/instalação min: 1,6 pol.
    • Tensão máxima de tração: 33 lbs (15 kg)
    • Peso do cabo a granel: 17 lbs/1000 pés
    • Normas e conformidade
    • Adequação ambiental: Interno – Riser, Interno, Resistência UV
    • Sustentabilidade: CA Prop 65
    • Inflamabilidade / Reação ao fogo: UL1666 Eixo vertical, FT4
    • Conformidade NEC/UL: CMR
    • Conformidade CEC/C(UL): CMG
    • Conformidade com a Diretiva Europeia: Marca CE da UE, Diretiva da UE 2015/863/UE (alteração RoHS 2), REACH, Diretiva da UE 2011/65/UE (RoHS 2), Diretiva da UE 2012/19/UE (REEE)
    • Conformidade APAC: China RoHS II (GB/T 26572-2011)
    • Número do Plenário: 4855P
    • História
    • Atualização e revisão: Número da revisão: 0.280 Data da revisão: 04-08-2022

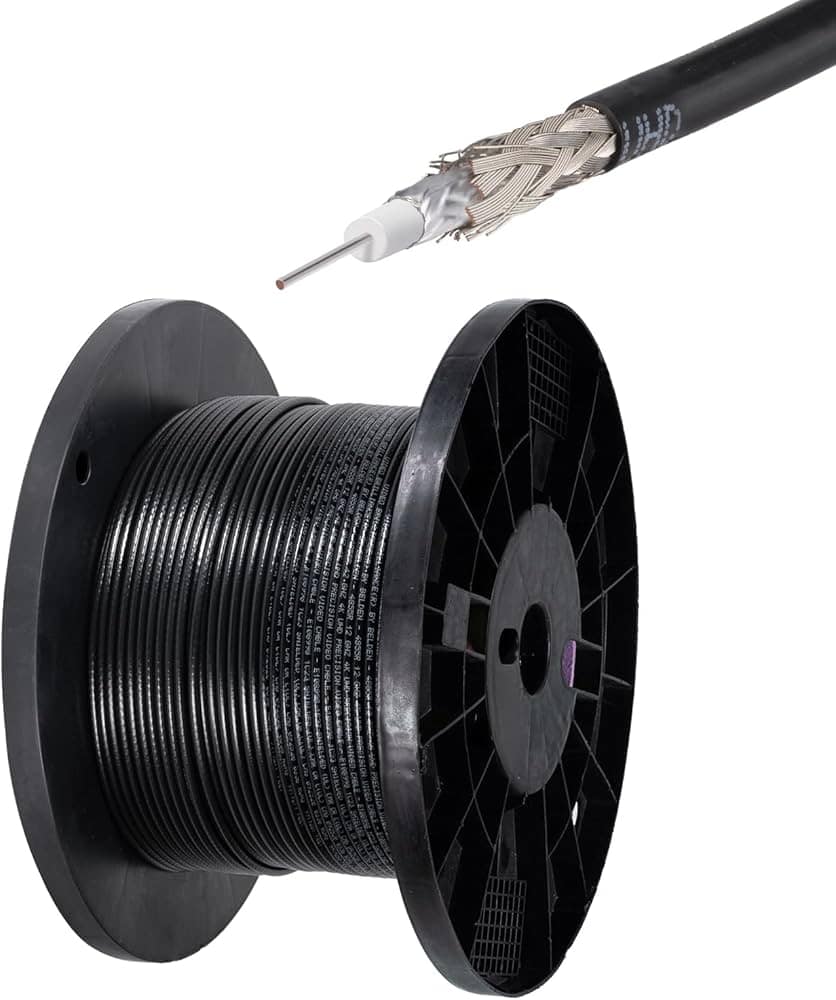

    • Detalhes da construção
    • Tipo RG: Mini 59
    • Condutor
    • Tamanho: 23 AWG
    • Encalhe: Sólido
    • Diâmetro nominal: 0,023 pol.
    • Material: SC – Cobre Prateado
    • Isolamento:
    • Material: PE – Polietileno (Espuma)
    • Diâmetro de isolamento nominal: 0,102 pol (2,59 mm)
    • Capa externa
    • Camada 1 Tipo de blindagem externa: Fita Trilaminada (Alúmen+Poli+Alúmen) Duobond® II 100%
    • Tipo de blindagem externa da camada 2: trança de cobre estanhado (TC) 95%
    • Diâmetro total do cabo (nominal): 0,159 pol (4,04 mm)

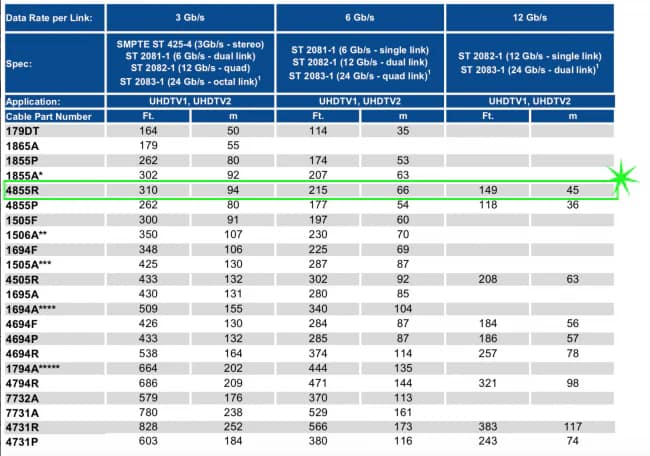

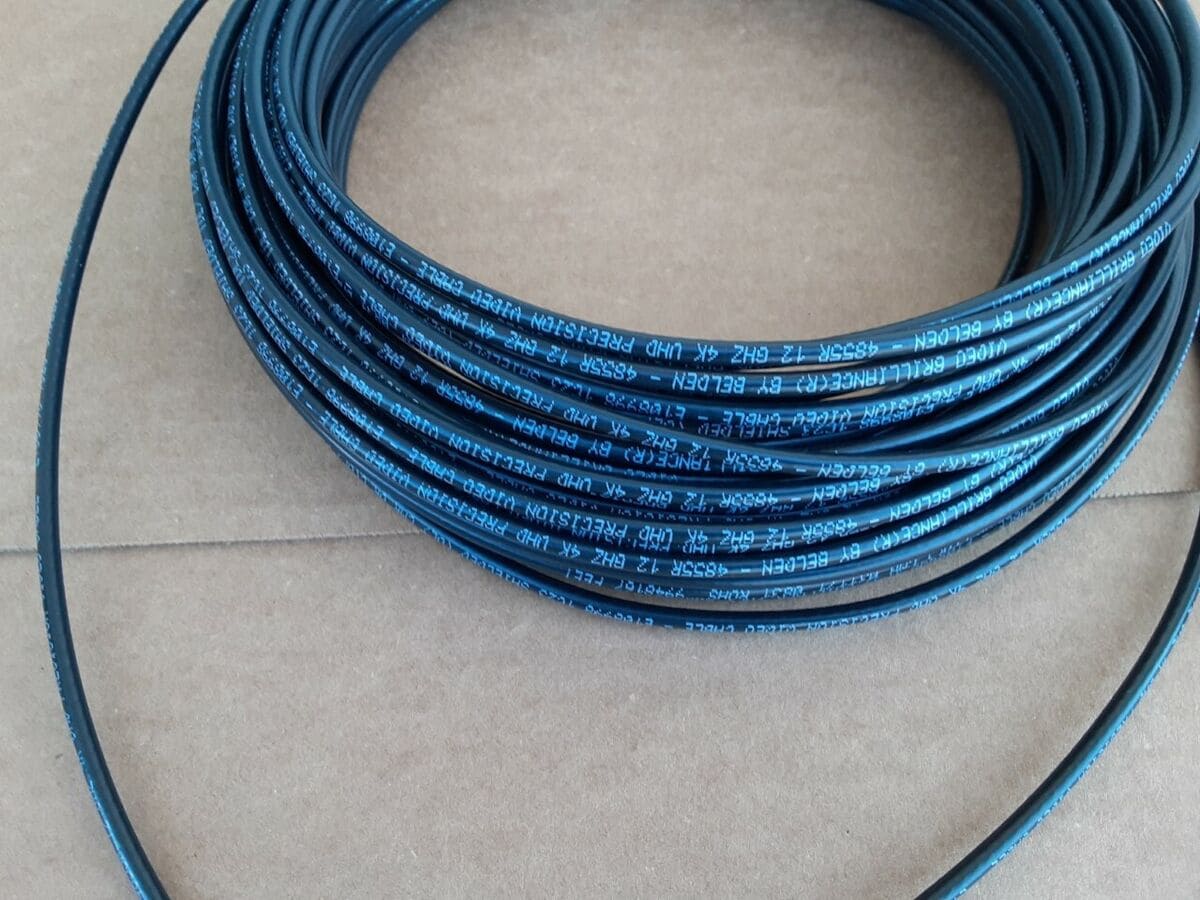

Belden 4855A é recomendação do fabricante para Trafegar UHD 4K  (12Gb/s)
